Bottom Sheet Dialog, Slider, ProgressBar



안녕하세요~ 오늘은 유저 인터페이스(UI) 에 관련된 요소 3가지를 다뤄보려고 합니다 🫠

1. Bottom Sheet Dialog

화면 아래에서 위로 슬라이드 되어 올라오는 창으로, 부가적인 내용을 사용자에게 제공될 때 사용됩니다. 전체 화면을 덮지 않고 일부만 덮어 효율적이고 직관적으로 화면을 구성하기 좋습니다. 구현 방법부터 알아보겠습니다!

<androidx.coordinatorlayout.widget.CoordinatorLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <include
    	android:id="@+id/bottomSheetDialog"
        layout="@layout/bottom_sheet_dialog"/>

</androidx.coordinatorlayout.widget.CoordinatorLayout>



먼저 루트 레이아웃을 FrameLayout 기반인 CoordinatorLayout 으로 해줘야 합니다. bottom sheet dialog 와 관련된 레이아웃은 따로 작성하여 포함시키기 위해 include 속성을 사용합니다.

// @layout/bottom_sheet_dialog
<androidx.constraintlayout.widget.ConstraintLayout
    app:layout_behavior="com.google.android.material.bottomsheet.BottomSheetBehavior"
    app:behavior_hideable="false"
    app:behavior_peekHeight="100dp"
    app:behavior_fitToContents="false"
    app:behavior_expandedOffset="300dp"
    android:background="@drawable/bg_bottom_sheet"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

   	// ...

</androidx.constraintlayout.widget.ConstraintLayout>



첫 번째로, layout_behavior 속성은 CoordinatorLayout 과 상호작용하기 위해 필수적입니다. 자신이 Bottom Sheet 와 관련된 레이아웃임을 명시해야합니다. 두 번째로, behavior_hideable 속성은 bottom sheet 를 완전히 숨길 수 있는지 여부를 나타냅니다. true 로 설정할 경우 화면에서 아예 보이지 않으며, false 로 설정할 경우에는 화면에서 아래쪽에 일부가 보입니다. 세 번째로, behavior_peekHeight 은 bottom sheet 가 접혀있는 상태에서 얼만큼의 높이로 보일건지를 의미합니다. 100dp 로 지정하면 화면 맨 아래 기준으로 100dp 위쪽까지 보입니다. 네 번째로, behavior_fitToContents 는 bottom sheet 가 펼쳐진 상태에서 완전히 화면을 가리게 할 것인지 여부를 나타냅니다. true 로 설정하면 화면 맨 상단까지 올라가고, false 로 설정하면 올라가는 지점을 따로 제어할 수 있습니다. 다섯 번째로, behavior_expandedOffset 은 bottom sheet 가 화면 상단 기준으로 얼만큼 떨어진 지점까지만 올라갈 지를 의미합니다. 만약에 300dp 라고 하면, bottom sheet 를 펼쳤을 때 화면 상단에서 300dp 만큼 떨어진 지점까지만 올라갑니다.

// @drawable/bg_bottom_sheet
<shape xmlns:android="http://schemas.android.com/apk/res/android">
    <solid android:color="@color/white"/>
    <corners android:topLeftRadius="30dp" android:topRightRadius="30dp"/>
</shape>



background 속성으로 drawable 를 지정하여 bottom sheet 의 색깔과 모서리가 깎인 정도를 커스텀할 수 있습니다.

<View
    android:id="@+id/view"
    android:layout_width="40dp"
    android:layout_height="2dp"
    android:background="#D9D9D9"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    android:layout_marginTop="16dp"/>

<androidx.recyclerview.widget.RecyclerView
    android:id="@+id/recyclerview_stay_list"
    android:layout_width="0dp"
    android:layout_height="0dp"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toBottomOf="@id/view"
    app:layout_constraintBottom_toBottomOf="parent"
    android:layout_marginTop="16dp"
    android:padding="16dp"/>

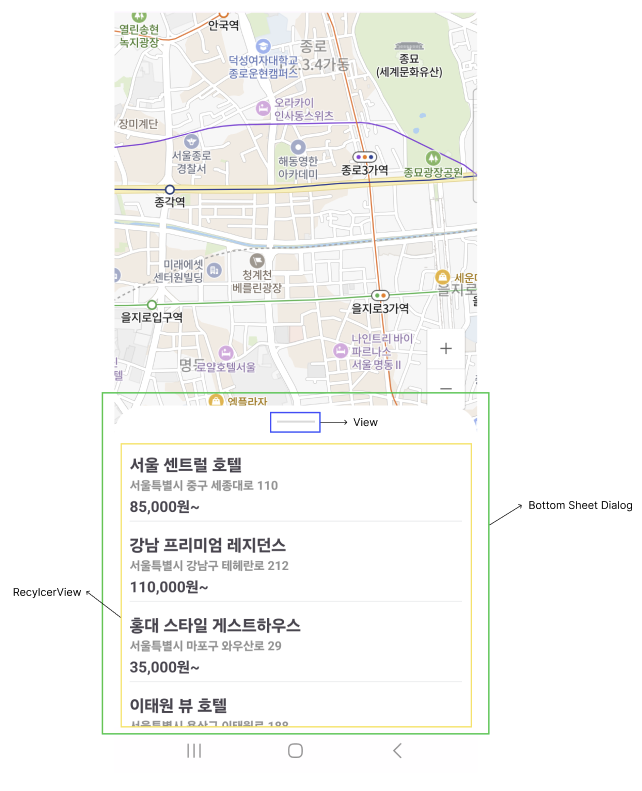

저는 하위에 View 와 RecyclerView 를 추가해보았습니다. 이렇게 코드를 추가하고 나서 완성된 화면을 보겠습니다.

2. Slider

슬라이더(Slider) 는 사용자가 특정 범위 내 값을 손가락으로 끌어 선택하도록 돕는 요소입니다. 구현 방법을 알아보겠습니다!

implementation("com.google.android.material:material: 1.12.0")



material design 3 를 사용할 것이기에 의존성을 추가해야합니다. 버전은 달라질 수 있습니다!

<com.google.android.material.slider.Slider
        android:id="@+id/slider"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:valueFrom="1"
        android:valueTo="100"
        android:contentDescription="slider example"
        style="@style/Widget.App.Slider"/>





여기서 valueFrom 은 값의 시작점, valueTo 는 값의 끝점을 의미합니다. 슬라이더를 좀 더 개성있게 만들려면 style 을 지정해주는 것이 좋습니다.

<!-- Slider -->
<style name="Widget.App.Slider" parent="Widget.Material3.Slider.Legacy">
<item name="materialThemeOverlay">@style/ThemeOverlay.App.Slider</item>
<item name="labelStyle">@style/Widget.App.Tooltip</item>
<item name="trackHeight">12dp</item>
</style>

<style name="ThemeOverlay.App.Slider" parent="">
    <item name="colorPrimary">#F44336</item>
    <item name="colorOnPrimary">@color/black</item>
    <item name="colorOnSurface">#0000FF</item>
</style>

<style name="Widget.App.Tooltip" parent="Widget.Material3.Tooltip">
    <item name="android:textAppearance">@style/TextAppearance.App.Tooltip</item>
    <item name="backgroundTint">#FFFFFF</item>
    <item name="android:padding">12dp</item>
</style>

<style name="TextAppearance.App.Tooltip" parent="TextAppearance.Material3.BodySmall">
    <item name="android:textSize">16sp</item>
</style>





ThemeOverlay.App.Slider 는 색상을 설정하는 부분인데 colorPrimary 는 활성화된 track 과 thumb 의 색상이고, colorOnPrimary 는 말풍선 안쪽 글자색입니다. Widget.App.Tooltip 은 말풍선과 관련된 부분으로 padding 을 이용해 말풍선 크기를 조절할 수 있습니다. backgroundTint 는 말풍선 배경색상입니다. TextAppearance.App.Tooltip 은 말풍선 안쪽 글자색을 나타냅니다. textSize 를 이용해 글자 크기를 조절할 수 있습니다.

val sliderAge = view.findViewById<Slider>(R.id.slider)
sliderAge.setLabelFormatter { value ->
    "${value.toInt()}살"
}
sliderAge.addOnSliderTouchListener(object: Slider.OnSliderTouchListener {
    override fun onStartTrackingTouch(slider: Slider) {

    }

    override fun onStopTrackingTouch(slider: Slider) {
        Toast.makeText(requireContext(), "value:${slider.value.toInt()}살", Toast.LENGTH_SHORT).show()
    }

})

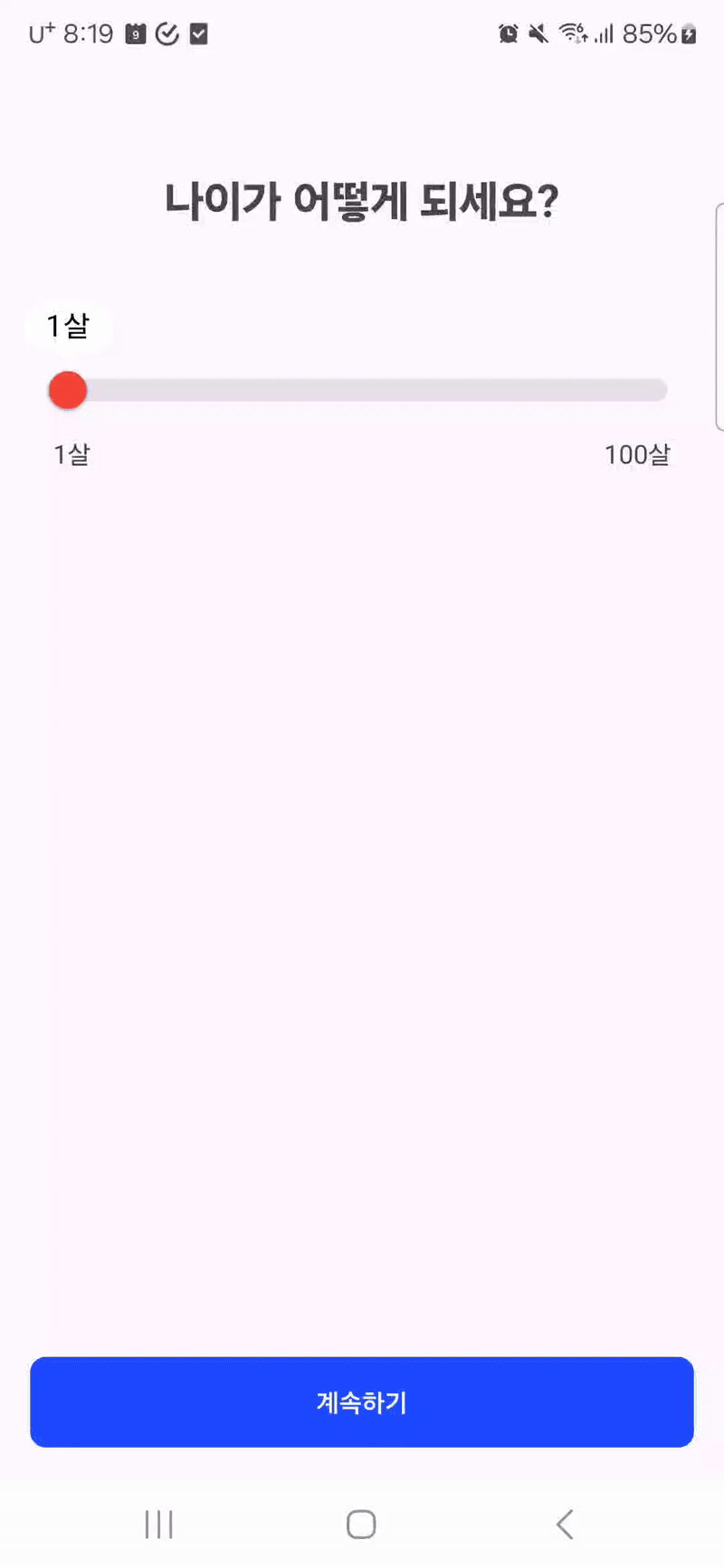

setLabelFormatter 을 이용해 말풍선에 해당 값이 어떻게 나올지 설정할 수 있습니다. 저 같은 경우엔 나이로 지정하여 "~살" 을 붙여봤습니다. value 값은 실수형(Float)으로 받아오기 때문에 저는 정수형(Int) 으로 바꿨습니다. 또한 addOnSliderTouchListener 콜백 함수를 통해 값을 받아올 수 있습니다. onStopTrackingTouch 오버라이드 함수는 사용자가 슬라이더를 움직이다가 멈출 때 호출됩니다.

3. ProgressBar

프로그래스바(ProgressBar) 는 작업의 진행도를 나타낼 때 사용하는 UI 입니다. 기존 ProgressBar 도 있지만 material design 3 에 사용되는 LinearProgressIndicator 을 알아보겠습니다.

<com.google.android.material.progressindicator.LinearProgressIndicator
    android:id="@+id/progressBar"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:progress="40"
    android:max="100"
    app:indicatorColor="@color/sleep_primary"
    app:trackColor="@color/white"
    app:trackCornerRadius="12dp"
    app:trackThickness="10dp"/>

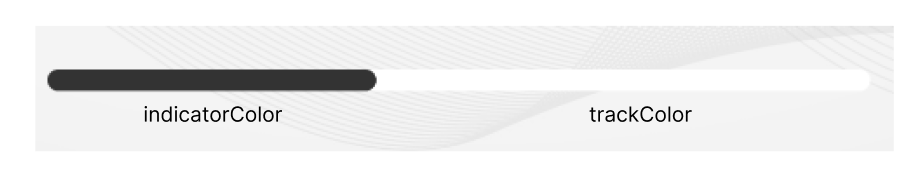

progress 는 진행 상태, max 는 최대 진행 상태를 나타냅니다. indicatorColor 는 진행이 완료되어 채워진 색상을 의미합니다. trackColor 는 프로그래스바 막대기 색상을 의미합니다. trackCornerRadius 를 통해 모서리를 둥글게 만들 수 있고, thickThickness 는 막대의 두께를 설정할 수 있습니다. 이때, layout_height 값은 적용되지 않기에 wrap_content 로 설정합니다.

Material 3 프로그래스바



view.findViewById<LinearProgressIndicator>(R.id.progressBar).setProgress(progress, true)

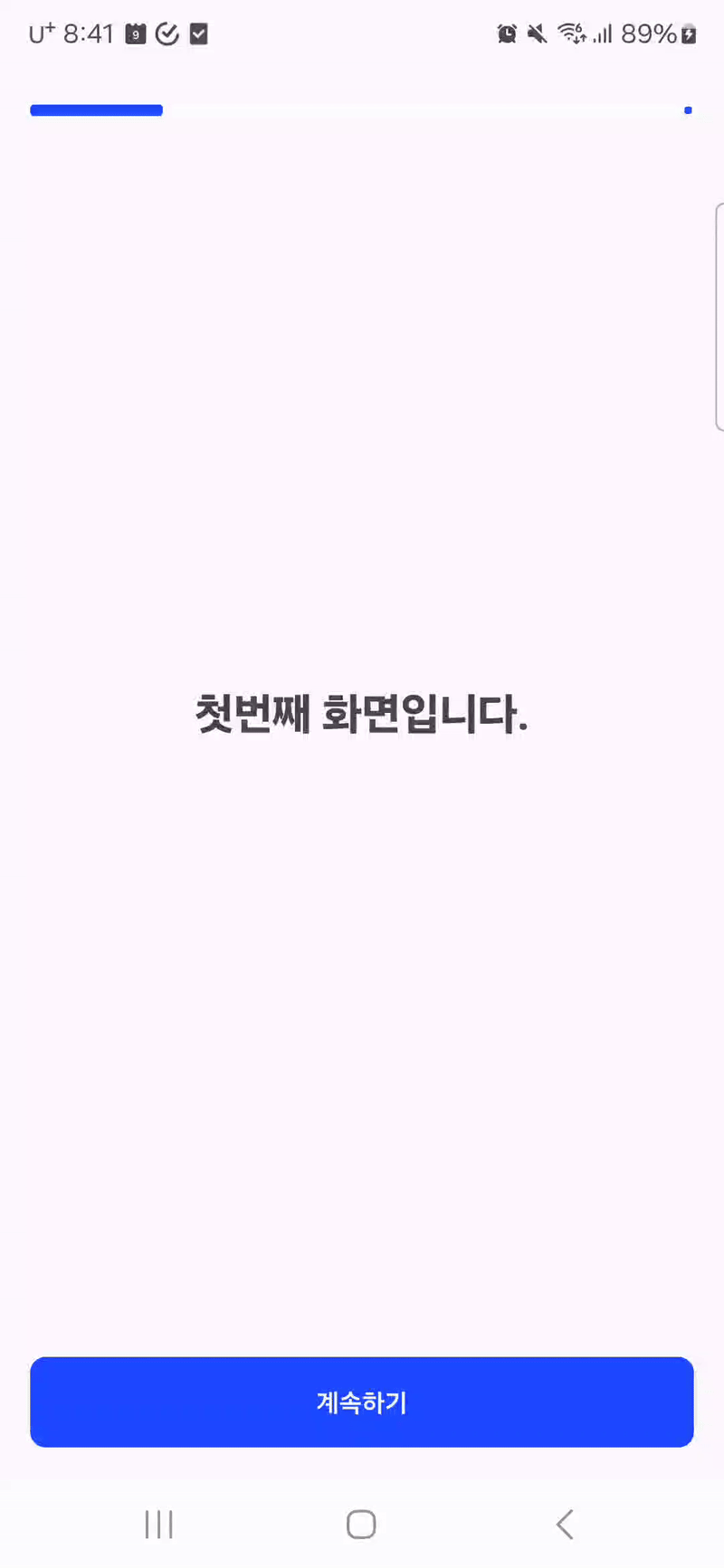

setProgress 에 첫번째 인자로는 얼마만큼 진행되었는지 Int 형 값을 넣어주고, 두번째 인자로는 애니메이션 효과를 줄 것인지 boolean 값을 넣어줍니다.



프로그래스바 애니메이션이 부분적으로 조금 이상하게 들어가는데 이 부분은 나중에 해결되면 글 수정하겠습니다!



오늘은 bottom sheet dialog, slider, progressbar 에 대해 알아보았습니다. 읽어주셔서 감사합니다 ^^
